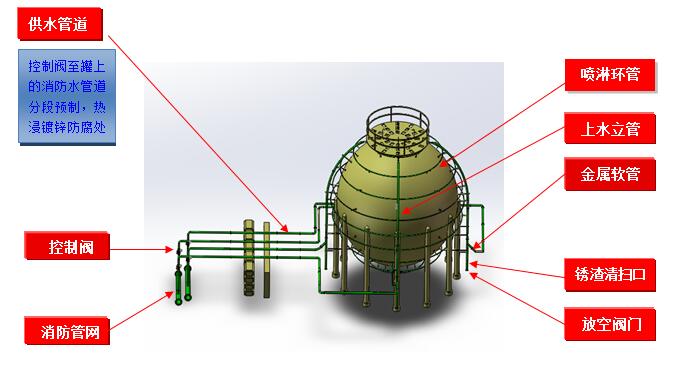

系统图
适用范围：石油化工行业闪点高于60℃的液体火灾及甲、乙、丙类液体和易燃气体储存装置消防喷水雾冷却灭火装置。
设计依据：《水喷雾灭火系统技术规范》（GB50219）、《自动喷水系统设计规范》（GB50084）、《石油化工企业设计防火规范》（GB50160）
成套装置：由控制阀、供水管道、喷淋管道、金属软管及附件（水雾和水幕喷头、垫片、紧固件、调压孔板、管道支撑等）组成。
装置管道：被预制成若干管段，管段两端为法兰，部分管段上焊接有螺纹短管或支管，产品各个管段组成的工件全部进行热浸镀锌防腐处理，使用寿命15~20年。
