采用集成式结构，提高了产品的可靠性，确保设备在使用过程中不产生泄漏。操作安全简便。
考虑产品的互换性，同一型号，不同压力等级的采样器使用相同尺寸的箱体。
设计依据：
GB 50235 《工业金属管道工程施工及验收规范》
GB 50236 《现场设备、工业管道焊接工程施工及验收规范》
SH 3501 《石油化工剧毒、可燃介质管道工程施工及验收规范》。
设计条件：
设计压力:（MPa）：2.0、5.0、10.0。
设计温度:（℃）：－40～500。
工作介质:剧毒、可燃、腐蚀及其它气体或液体。
采样量:（ml）：100、150、300、500、700。
材质：管路、法兰、节流阀、采样瓶、金属软管、快速接头为1Cr18Ni9Ti，箱体为Q235。
适用范围：
适用于石油化工装置气体、液体、液化气体的采样，尤其适用于易燃、易爆、有毒、强腐蚀介质的采样。
执行标准：Q/SDF 10-2016 《石油化工密闭采样器》

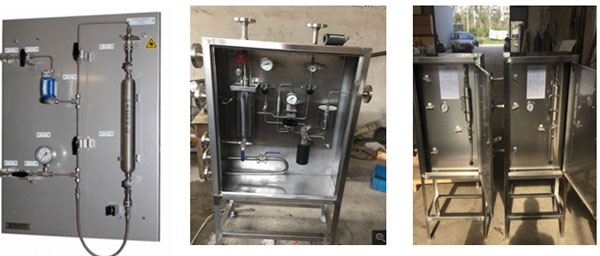

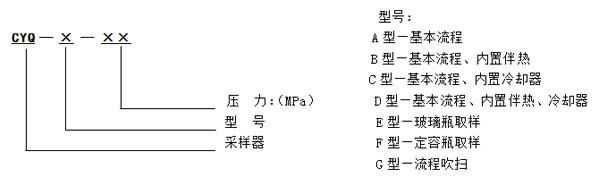

型号示例：
产品规格型号：
型号
项目
CYQ—A
CYQ—B
CYQ—C
CYQ—D
压力（单位MPa）
2.0、5.0、10.0
2.0、5.0、10.0
2.0、5.0、10.0
2.0、5.0、10.0
采样温度（单位℃）
-40～600
-40～600
-40～600
-40～600
采样容量（单位ml）
100～700
100～700
100～700
100～700
外形尺寸（单位mm）
550×220×720
580×240×860
600×260×1220
620×260×1220
分类
基本流程
基本流程
内置伴热器
基本流程
内置冷却器
基本流程
内置伴热、冷却器
操作介质
气体、液体、液化气体
表1 产品规格型号及技术参数
型号
项目
CYQ—E
CYQ—F
CYQ—G
压力（单位MPa）
2.0、5.0、10.0
2.0、5.0、10.0
2.0、5.0、10.0
采样温度（单位℃）
-40～600
-40～600
-40～600
采样容量（单位ml）
100～700
100～700
100～700
外形尺寸（单位mm）
500×220×700
500×220×700
500×220×700
分类
基本流程
基本流程
基本流程
操作介质
液体
高气化压力液化
气体
使用说明：
1、采样前各阀门均处于关闭状态，装上采样瓶，打开瓶阀E、F，打开放空阀A，再打开介质入口阀C，将采样瓶置换干净。
2、关闭阀A，打开介质出口阀B，介质经钢瓶循环采样。
3、 待压力表指示稳定后关闭阀C、B，再关闭阀E、F，打开阀G、A，待系统内压力降至常压后关闭。
4、打开排液阀D，排出系统残余介质，不排时关闭阀D，取下采样瓶。
5、C、D型采样器在打开瓶阀E、F的同时打开冷却器进水回水阀，关闭阀D。
6、装满介质的采样瓶必须远离火源，禁止阳光曝晒及接触热源。
维护说明：
快速接头、软管接头、各静密封点必须经常检查，发现泄漏及时更换。
订货须知：
1、订货时请详细注明规格型号、操作介质、介质温度、采样量、压力等级。
2、如用户使用条件超出系列产品条件，可在合同中说明，我厂可另行设计。
