蒸汽（水雾）灭火装置

系统图

  适用范围：

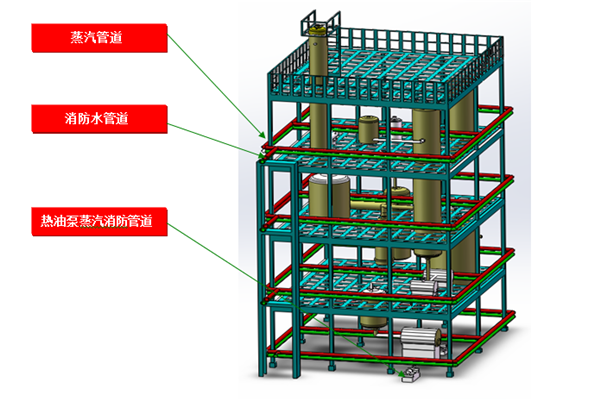

  适用于石化行业中甲/乙/丙类设备区、操作温度等于或高于自燃点的气体或液体设备区、甲/乙/丙类设备的多层框架或塔类联合平台、高温油泵等的蒸汽灭火系统。
  执行标准：《石油化工企业设计防火规范》（GB50160）
  成套装置：
  由供汽管道、供水管道、蒸汽雾化喷头及附件（垫片、紧固件、管道支撑等）组成。
  装置管道：
  被预制成若干管段，管段两端为法兰，部分管段上焊接有螺纹短管或支管，管段进行热浸镀锌防腐处理。

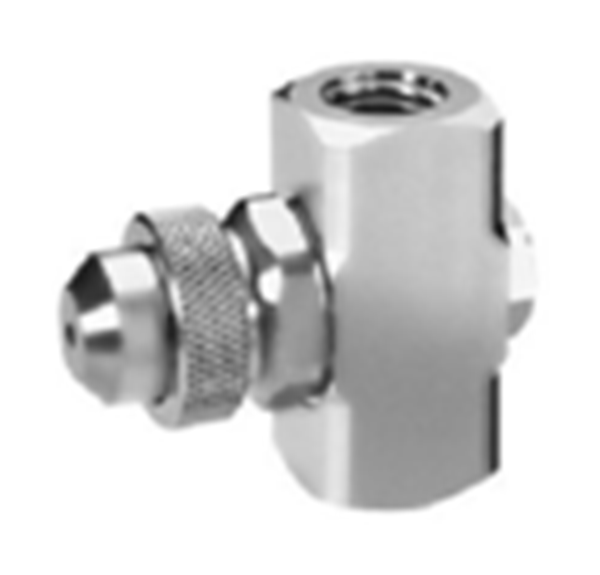

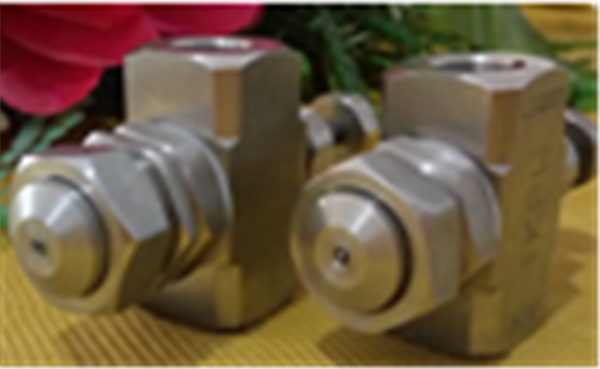

蒸汽雾化喷头

  适用介质：1.0Mpa等级蒸汽。
  订货须知：公用工程中蒸汽类型、参数。

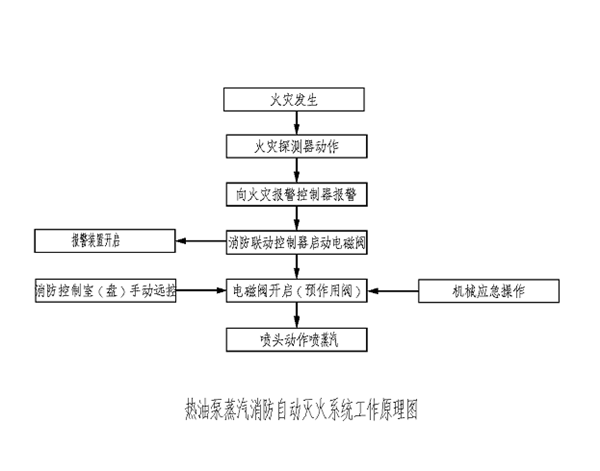

  一、 石化输油（热油泵）蒸汽自动灭火系统图示意图

  产品设计说明：
  1、一路进气管采用304材质，进入本装置的蒸汽进口压力为0.5~1.0Mpa。3min内蒸汽浓度比达到大于35%。
  2、单层布置，蒸汽喷头间距300mm,且一个水平方向一个垂直方向交叉布置保证蒸汽隔绝与密闭的效果。
  3、采用点式红外线火焰探测器，防爆等级ExdIICT6。
  性能特点：
  1、 蒸汽灭火采用工作压力为0.5Mpa以上不宜大于1Mpa的高压饱和蒸汽。
  2、 水蒸气系不燃的惰性气体，也是一种廉价的灭火介质。它能稀释或置换燃烧区内的可燃气体和助燃气体，并降低这两种气体浓度，从而达到有效窒息灭火的作用。
  3、 根据灭火实战的经验证明，当空间内的空气中含有30%以上的水蒸气时，即能熄灭油类火灾。
  4、 要成功的淹没灭火，不仅需向燃烧区内喷射足够数量的蒸汽，而且要求在短时间内在燃烧区内迅速形成蒸汽幕，即在3min内达到灭火浓度。

型号：125-150-280    尺寸：1900 x 1100 x 1600

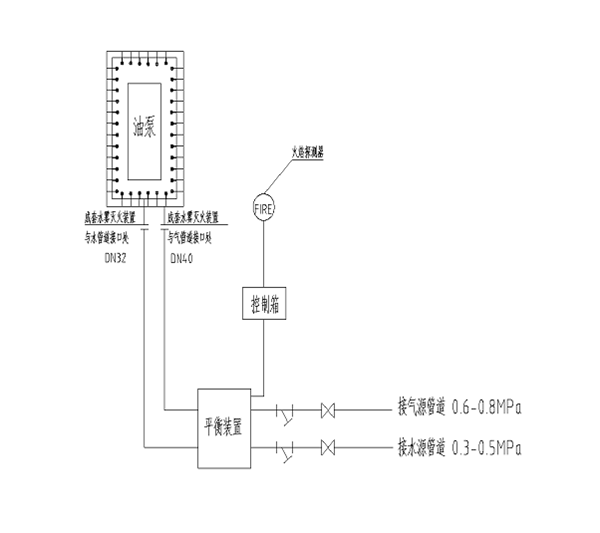

  二、 石化输油（热油泵）水雾自动灭火系统图示意图
  产品设计说明：
  1、 管线采用镀锌钢管。
  2、 单层水雾喷头，喷头间距300mm，且一个水平方向一个45°方向交叉布置保证密闭效果。
  3、 根据灭火实战的经验证明，当空间内的空气中含有30%以上的水蒸气时，即能熄灭油类火灾。
  4、 要成功的淹没灭火，不仅需向燃烧区内喷射足够数量的蒸汽，而且要求在短时间内在燃烧区内迅速形成蒸汽幕，即在3min内达到灭火浓度。
     （注：工作原理同蒸汽自动灭火系统）

水雾灭火系统喷头布置安装示意图

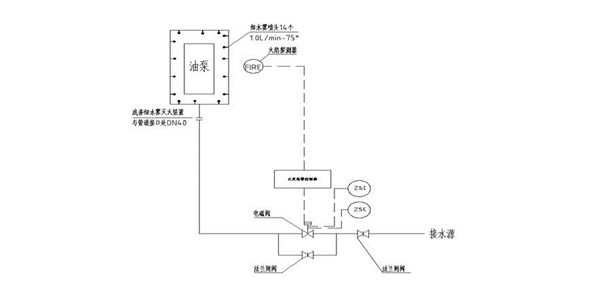

  三、石化输油（热油泵）细水雾自动灭火系统图示意图
  性能特点：
  1、 细水雾系统的应用：根据NFPA750规范目前国际上常用的场所：电力变压器的储油坑、石化行业的燃料和供料泵、润滑油刹车器、储油罐。

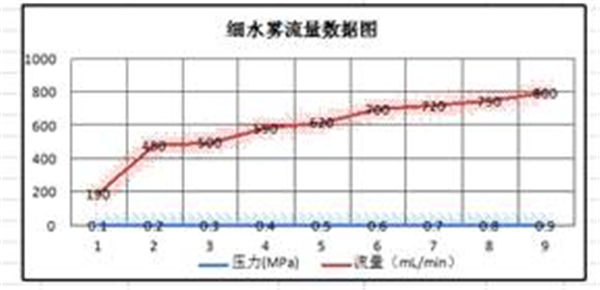

  2、 细水雾灭火系统灭火强度为0.9-1.5L/min.m²。
  3、 细水雾灭火机理：细水雾灭火可确认的是冷却作用和窒息作用并存，冷却作用因为水滴粒径的减小，单位体积水表面加大，水与火灾现场的热量交换加快，使火灾现场尽快降温，而其到灭火作用：水吸热后迅速汽化变成蒸汽，其体机增大1700倍，产生的水蒸气更多，从而起到窒息灭火的作用。

（注：工作原理同蒸汽自动灭火系统）
