产品介绍

过滤器

发布时间:2018/04/24 11:27:31 浏览:次

产品特点：
过滤器采用法兰连接，结构设计合理，性能可靠，冲洗方便，维护简单。
设计条件：
压力：1.0 MPa 1.6 MPa、2.0 MPa、2.5 MPa、4.0 MPa、5.0 MPa。
温度：T≤350℃ 操作介质：气体、液体
适用范围：
适用于石油、化工、电力及其它装置中的液体、气体物料的过滤。
执行标准：
Q/SDF 11-2016《L系列过滤器》

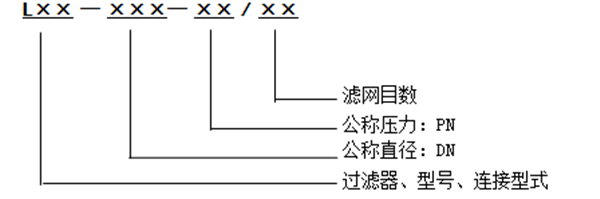

型号示例：

过滤器

型号： L—篮式过滤器

T—90°过滤器

Y—Y型过滤器

Z—直流式过滤器

YT—立式Y型过滤器

连接型式：

F—法兰连接

H—对焊连接

技术参数：
见各种规格型号参数表。
安装要求：
安装前检查过滤器内部应无积水、油污及杂物，确认连接的法兰、密封垫及紧固件是否配套。
安装时按过滤器壳体上的介质流向指示箭头方向进行安装，竖直安装时斜向法兰与用户介质管道连接宜采用金属软管过渡，避免因膨胀系数不同而影响过滤器及介质管道的安全。
使用维护：
严禁超出额定工作压力和设计条件运行过滤器。
过滤器在运行过程中需定期检查排污口法兰盖的密封情况，发现渗漏及时更换密封垫。
根据过滤介质的情况定期进行排污清洗，拆卸后的密封垫必须更换，不可重复使用，防止出现渗漏。
如果工艺方面允许，可随时通过反冲洗的方法进行清洗。
订货须知：
过滤器材料为20#钢，过滤网为1Cr18Ni9Ti，如有特殊要求订货时说明。
法兰及法兰盖当PN＝1.6、2.5、4.0MPa时按GB 9115、JB/T 82或HG 20594选用，当PN＝2.0、5.0MPa时按SH 3406选用。
过滤网目数用户如无特殊要求按下表选用。

安装位置	离心泵前	往复泵、齿轮泵、螺杆泵前	计量仪表、喷嘴前
目数	20～30	40～50	60～80

订货时请注明型号、主要技术参数、介质特性、材质、法兰标准及特殊要求。
如需要的过滤器超出产品系列表或有其它方面的特殊要求，可在订货时说明，我厂负责另行设计。

过滤精度换算：

微米	10	25	30	40	50	80	100	120	150	200	400	800	1500	3000
目数	1500	650	550	400	300	200	150	120	100	80	40	20	10	5
毫米	0.01	0.025	0.03	0.04	0.05	0.08	0.1	0.12	0.15	0.2	0.4	0.8	1.5	3.0

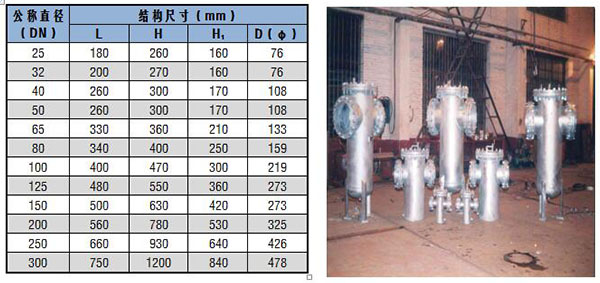

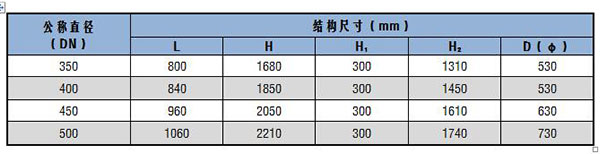

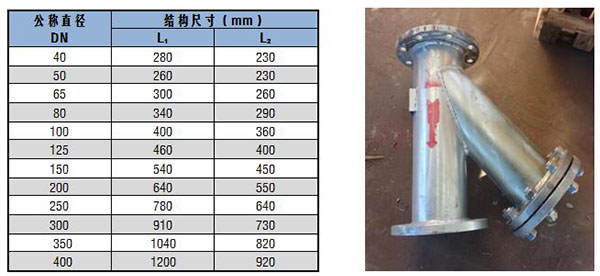

LYF型（PN1.6MPa）

过滤器

LLF-Ⅰ型

过滤器

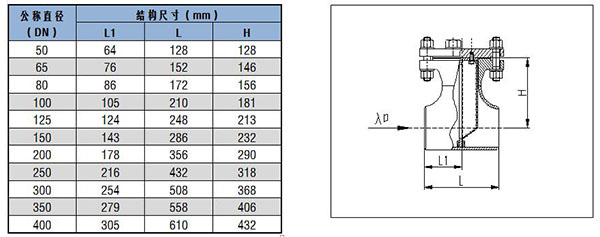

LTH型（PN1.6）

过滤器

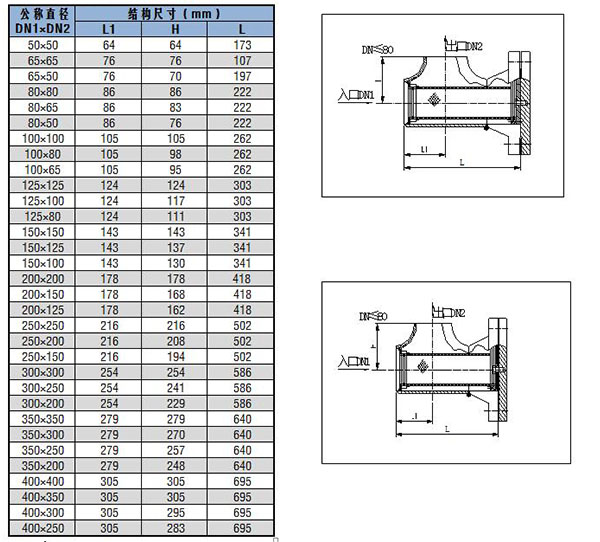

LZH型（PN2.0）

过滤器

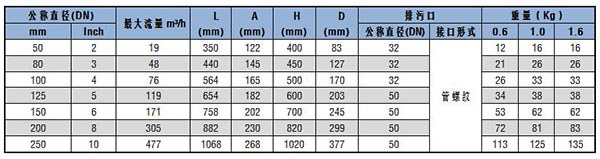

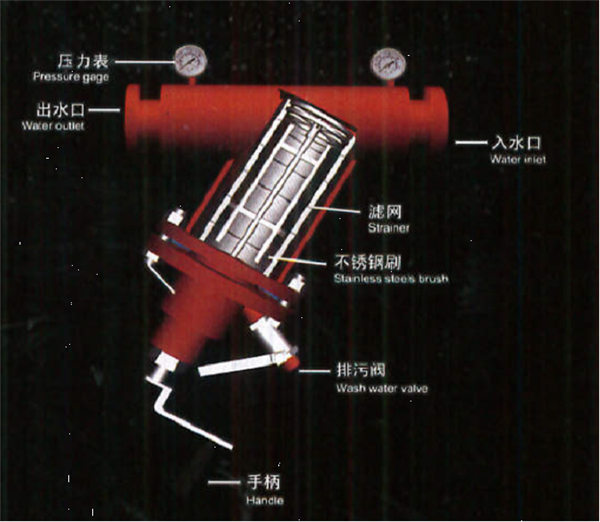

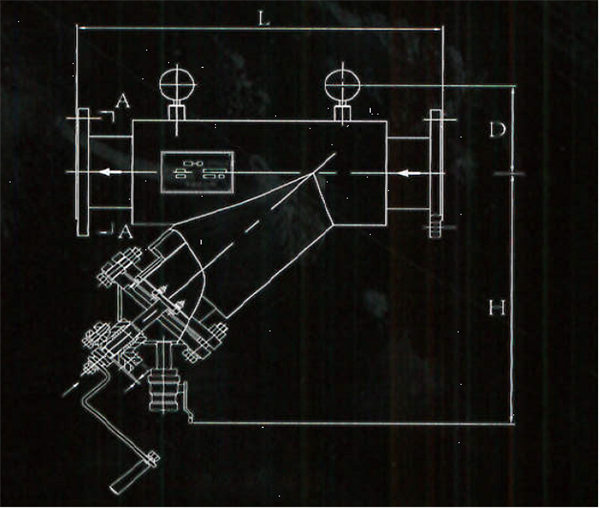

LYF(S)型: 手摇刷式过滤器

过滤器

注：最大工作压力：0.1~1.6Mpa 工作时压力损失：≤0.018 Mpa 过滤精度范围：5~150目

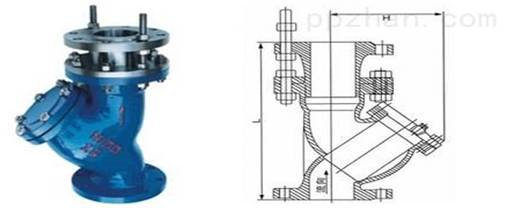

LSTF型: 拉杆伸缩过滤器

产品介绍：拉杆伸缩过滤器，是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。通常安装于水力控制阀等设备的进口端，防止颗粒性杂质进入通道，造成堵塞，使阀门或其他设备失灵而不能正常使用。Y型过滤器结构简单，流阻小，可在线排除污物而不需拆除。拉杆伸缩过滤器还具有安装长度可调，装拆方便的特点。可根据需要设置滤网目数，通常滤网目数范围：水18～30目、蒸气40～100目、油100～480目。

产品特点：

1、抗污性强。排污方便；流通面积大。压力损失小：结构简单，体积小，重量轻。

2、滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。

3、过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品、或根据用户要求定做。

4、伸缩型特点：拉伸长度，最大位置可移伸100mm。有利于安装方便．提高工作效率。
