产品介绍

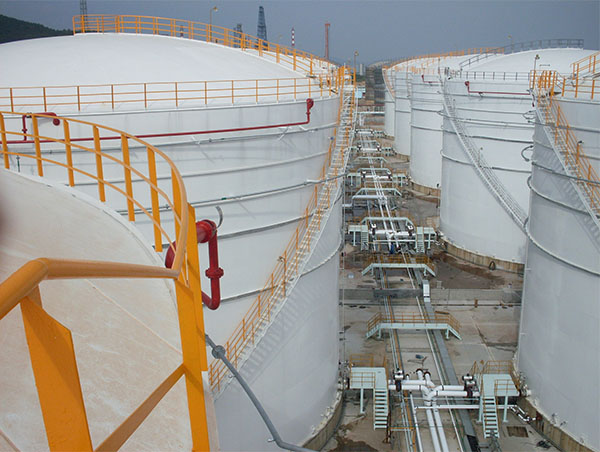

SPL/CG系列储罐固定式消防喷淋喷雾冷却装置

发布时间:2018/04/18 14:02:06 浏览:次

产品简介：
SPL喷淋喷雾消防冷却装置是依据国家相关标准而设计的为储罐、塔器配套的消防冷却装置。喷雾时可使被保护罐（塔）体笼罩在400～600mm的水雾之中，达到迅速冷却、窒息灭火，操作安全简便。装置采用分段制造和热浸镀锌防腐处理，使用寿命15～20年。
适用范围:
适用于石油化工行业闪点高于60℃的液体火灾及甲、乙、丙类液体和易燃气体储存装置的防护冷却。
设计依据:
GB 50084 《自动喷水灭火系统设计规范》 GB 50160 《石油化工企业设计防火规范》
GB 50219 《水喷雾灭火系统设计规范》 GB 50316 《工业金属管道设计规范》
材质标准:
GB/T 3091 低压流体输送用焊接钢管 GB/T 8163 输送流体用无缝钢管
GB/T 14976 流体输送用不锈钢无缝钢管
HG/T 20592~20635 钢制管法兰、垫片紧固件 SH/T 3406 石油化工钢制管法兰或按客户要求
防腐标准:
GB/T 13912 《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》
检验标准:
GB 50235 《工业金属管道工程施工规范》
GB 50236 《现场设备、工业管道焊接工程施工及验收规范》
执行标准:
Q/SDF 04-2016 《SPL喷淋喷雾消防冷却装置》
设计压力：
喷头处额定工作压力：水幕喷头0.15MPa、水雾喷头0.35MPa （可按用户要求确定）。

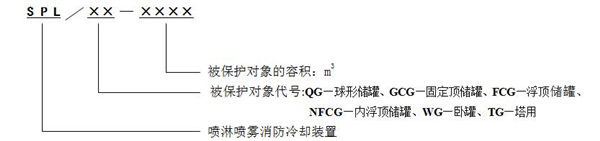

型号示例：

技术参数：
见各类储罐基本参数表。
产品简图：
见各类储罐喷淋喷雾消防冷却装置示意图。
订货须知：
本装置可根据被保护物体所储存的物料介质和不同直径、形状、按喷淋强度的标准要求进行设计，订货时请提供相关图纸及数据。
喷头口距罐壁600～700 mm，可选用水幕喷头、水雾喷头（按用户要求确定）。

适用范围：石油化工行业闪点高于60℃的液体火灾及甲、乙、丙类液体和易燃气体储存装置的防护冷却。
设计依据：《水喷雾灭火系统技术规范》（GB50219）、《自动喷水系统设计规范》（GB50084）、《石油化工企业设计防火规范》（GB50160）

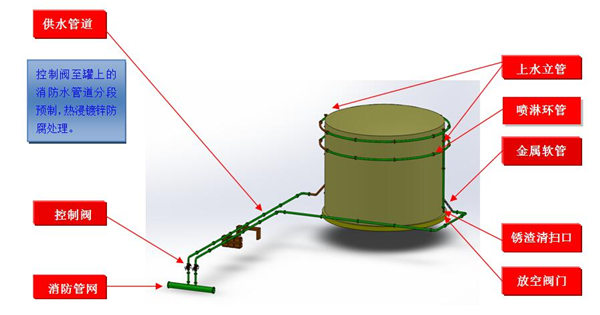

成套装置：由控制阀、供水管道、喷淋管道、金属软管及附件（水幕喷头、垫片、紧固件、调压孔板、管道支撑等）组成。
装置管道：被预制成若干管段，管段两端为法兰或其它连接方式，部分管段上焊接有螺纹短管或支管，产品各管段全部进行热浸镀锌防腐处理，使用寿命15~20年。

SPL/CG系列储罐固定式消防喷淋喷雾冷却装置

固定式消防喷淋喷雾冷却装置基本参数表

型号	罐体		立管		罐壁环管								罐顶环管				总流量（L/S）
	内径D（mm）	高度H （mm）	管径（DN）	供水路数	层数	管径（DN）	直径d （mm）	喷头型号	喷头数量	垂直间距（mm）			管径（DN）	直径（mm）		喷头型号
										H1	H2	H3
SPL/GCG-1000	11500	10650	100	2	1	65	13100	ZSTM B-L	43	800			25	φ1	2200	ZSTM B-L -3	20.80
													40	φ2	7200
					2	50		ZSTM B-L	31		2800		25	φ1	2200		20.50
													40	φ2	7200
SPL/GCG-1500	13500	11500	125		1	80	15100	ZSTM B-L	54				25	φ1	2200		26.80
													50	φ2	8000
					2	50		ZSTM B-L	39		2800		25	φ1	2200		26.50
													50	φ2	8000
SPL/GCG-2000	15780	11370	150		2	65	17380	ZSTM B-L	45				25	φ1	2200		32.00
													65	φ2	8000
SPL/GCG-3000	18900	11760			2		20500	ZSTM B-L	56				25	φ1	2200		41.50
													80	φ2	10000
SPL/GCG-5000	23700	12530	175		2	80	25300	ZSTM B-L	76				32	φ1	2200		58.00
													125	φ2	1200
SPL/GCG-10000	31000	14580	200		2	100	32600	ZSTM B-L	80				25	φ1	2200		85.16
													80	φ2	10000
													100	φ3	20000
					3	80		ZSTM B-L	78			3200	25	φ1	2200		85.00
													80	φ2	10000
													100	φ3	20000
SPL/GCG-20000	42000	17000	250		2	125	43600	ZSTM B-L	127				32	φ1	2200		154.60
													125	φ2	12000
													150	φ3	26000
					3	100		ZSTM B-L	124			3200	32	φ1	2200		154.50
													125	φ2	12000
													150	φ3	26000
SPL/GCG-30000	44000	20600			2	150	45600	ZSTM B-L	161				32	φ1	2200		185.30
													125	φ2	12000
													150	φ3	28000
					3	125		ZSTM B-L	157			3200	32	φ1	2200		184.25
													125	φ2	12000
													150	φ3	28000

浮顶、内浮顶储罐喷淋喷雾消防冷却装置基本参数表

型号	罐体		立管		环管				总流量（L/S）	间距（mm）
型号	内径D（mm）	高度H（mm）	管径（DN）	供水路数	管径（mm）	层数	直径d₁ （mm）	喷头数量	总流量（L/S）	H₁	H₂	H₃	H₄	H₅
SPL/FCG(NFCG)-1000	11500	12000	80	2	80	1	13100	60	15.0	900
SPL/FCG(NFCG)-1500	13000	13500	80		80		14600	76	19.0
SPL/FCG(NFCG)-2000	14500	14350	100		100		16100	88	22.0
SPL/FCG(NFCG)-3000	17000	15850	100		80	2	18600	57	29.5		900
SPL/FCG(NFCG)-5000	21000	16500	125				22600	75	37.5
SPL/FCG(NFCG)-10000	30000	16500	100	4			31600	105	52.5
SPL/FCG(NFCG)-20000	42000	17500	100			3	43600	92	69.0			2500
SPL/FCG(NFCG)-30000	44000	22000	150		100		45600	136	102.0
SPL/FCG(NFCG)-50000	60000	19350	150		125		61600	163	122.0
SPL/FCG(NFCG)-70000	70000	20000	200			4	71600	148	148.0				2800
SPL/FCG(NFCG)-100000	80000	21970	250			5	81600	148	185.0					3000
SPL/FCG(NFCG)-120000	85000	22000	250				86600	158	197.5
SPL/FCG(NFCG)-130000	85000	25190	300		150		86600	180	225.0
SPL/FCG(NFCG)-150000	90000	26100	300		150		91600	200	250.0
